Saka Teknik Termal nganti Badan Truk Pertambangan: Napa Kita Ngatasi Retak Las Liwat Kontrol Stress

Nalika awak dump truck pertambangan heavy-tugas gagal, retak arang diwiwiti ing tengah piring baja. Diwiwiti ing jahitan weld - khusus, ing Zona Panas.

Iku dudu masalah pertambangan. Iku masalah metalurgi.

Lan masalah sing wis dirampungake luwih saka sepuluh taun - ora ing pertambangan, nanging ing jalur produksi timbal oksida, ing ngendi stres suhu dhuwur lan owah-owahan struktur kristal minangka kasunyatan rekayasa saben dina.

Panyebab Oyod sing Disawang

Umume kegagalan struktural ing badan truk pertambangan disalahake amarga kakehan utawa dalan sing atos. Nanging analisis kegagalan lapangan kita nyritakake crita sing beda:retak miwiti ing HAZ, ora ing titik puncak mbukak mechanical.

Iki ora guess. Asale saka pirang-pirang taun kerja teknik termal - ngrancang peralatan sing nangani siklus stres suhu dhuwur saben dina.

Kita ora miwiti minangka produsen peralatan pertambangan. Nanging kita ngerti apa sing kedadeyan ing baja ing panas lan stres. Lan pangerten kasebut saiki ngarahake carane kita mbangunawak dump truck pertambangan heavy-duty.

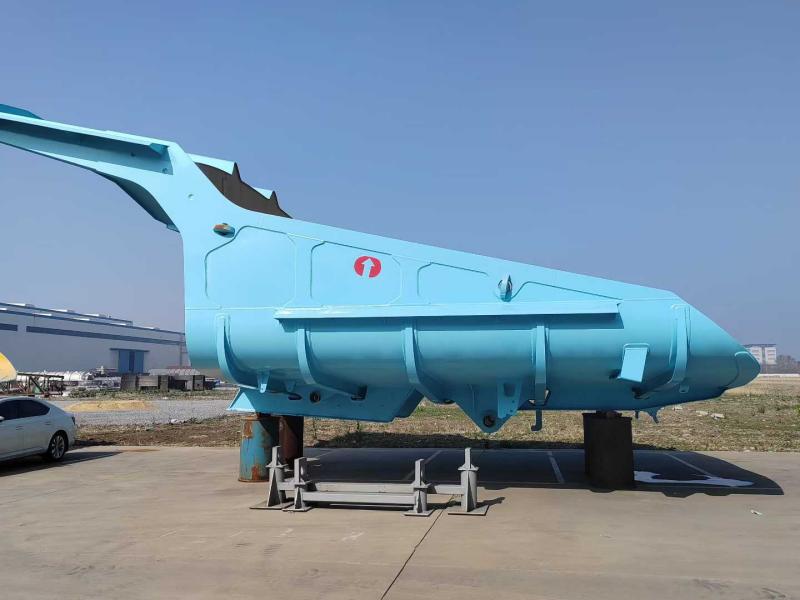

Siji Lini Produk: Badan Truk Kelas 50–100 Ton

Saiki kita nggawe badan truk dump pertambangan tugas berat kanggo50-ton kanggo 100-ton mechanical drive pertambangan truk, nyakup platform sasis utama kalebu Caterpillar, Komatsu, BelAZ, lan XCMG.

Spesifikasi Utama:

• Floor plate: 16-20mm NM450 + 10mm nyandhang liner
• Piring sisih: 10–12mm NM400
• Kapasitas tumpukan (SAE 2:1): 35–45 meter kubik
• Loading dhuwur: optimized kanggo 5-6m hydraulic excavator drop

Ora kaya awak persegi dowo flat-bottom tradisional, desain kita nggunakake agateless, profil scoop-jiniskanthi lantai mlengkung terus-terusan.

Kenging punapa? Amarga jubin warata conventional nahan3-5 ton bahan lengket saben siklus- lan iku telu nganti limang ton saka payload ilang, plus pegawe cleanout manual.

Telung Pondasi Teknis

1. Lereng Terus-terusan 13° ("Lantai Langsung")

Lantai mundhak terus-terusan ing13 derajatsaka njaga taksi menyang tip mburi. Nalika hoist melu, gravitasi nindakake karya - beban patah lan geser ing siji gerakan. Ora ngeduk. Ora palu. Ora nggawa bali.

2. Strategi Material Bi-Grade: NM400 + NM450

Kita ora nggunakake kelas baja siji kanggo kabeh awak. Profil nyandhang ora seragam - supaya spesifikasi materi uga ora.

Kombinasi iki dirancang kanggo nangani500kg + watunyelehake saka dhuwur (NM400 nyerep kejut) nalika lantai tahan abrasion seret terus (NM450 nolak nyandhang).

Syarat welding: NM400 mbutuhake preheating nganti 150 ° C; NM450 mbutuhake kontrol parameter sing luwih ketat.

3. Lima-Longitudinal, Nine-Transverse Rib Skeleton

Simulasi FEA nuduhake yen fraktur stres biasane diwiwiti ing jahitan las ing antarane lantai lan pengaku. Tanggapan kita: nggabungake struktur pendukung menyang cangkang.

Eksternal"Lima longitudinal, sangang salib" desain kisitumindak minangka truss, mbagekke60+ tonmassa beban ing kabeh rel sasis. Iki nyegah "kulit gedhang" warping umum ing produk pesaing.

Elemen Desain Fungsional Tambahan

Kanopi ngarep ing 45 °:Loro tujuan - deflect Mudhun boulders adoh saka taksi, lan nambah kapasitas disabetake tanpa mundhakaken tengah gravitasi.

Sisih mburi sing dikuatake:Dilengkapi strip nyandhang NM450 kaping pindho. Situs pertambangan umume nyeret maneh kanggo ngresiki dump pad. Desain iki nyegah deformasi pinggiran mburi lan njaga sealing sing tepat yen tailgate dilengkapi.

Kontrol Kualitas + Pangiriman Global

Saben awak ngalamiinspeksi partikel magnetik (MPI)sadurunge sandblasting lan lukisan kanggo ndeteksi cacat las subsurface. Perawatan panas relief stres pasca las minangka standar.

Pangiriman:Konstruksi las unit tunggal. Wadah rak datar utawa wadhah sing rusak. Primer epoksi rong komponen (proteksi karat kanggo angkutan laut) ditambah lapisan ndhuwur poliuretan (resistansi UV).

Dhukungan ing situs:We nyedhiyani panuntun dhumateng technical kanggo instalasi pisanan.

Kenapa Iki Penting

Industri pertambangan mbuwang jutaan kanggo piring nyandhang lan ndandani struktur. Nanging umume mbuwang kasebut ngatasi gejala, dudu panyebab.

Kita nyedhaki awak dump truck pertambangan heavy-duty minangka sistem termal-mekanik, ora mung kothak baja. Disiplin teknik sing padha sing ngontrol stres panas ing tungku oksida timbal saiki ditrapake kanggo lapisan las ing beban kejut dalan.

Masalahe dudu baja sing rusak. Iku sing jahitan las gagal pisanan. Lan sing - dhasar - minangka masalah stres panas.

Kita mung wis ngentekake dasawarsa pungkasan sinau carane ngatasi.
